Dalam dunia kelistrikan, pengukuran arus listrik yang akurat sangat penting untuk memastikan sistem listrik berfungsi dengan baik dan aman. Salah satu alat yang sangat berguna untuk pengukuran arus listrik adalah clamp meter. Berbeda dengan alat ukur lainnya, clamp meter memungkinkan pengukuran arus listrik tanpa harus memutuskan sirkuit atau menyentuh kabel yang sedang dialiri listrik. Artikel ini akan membahas secara mendalam tentang fungsi clamp meter, cara kerjanya, serta kelebihan dan kekurangannya dalam pengukuran arus listrik.

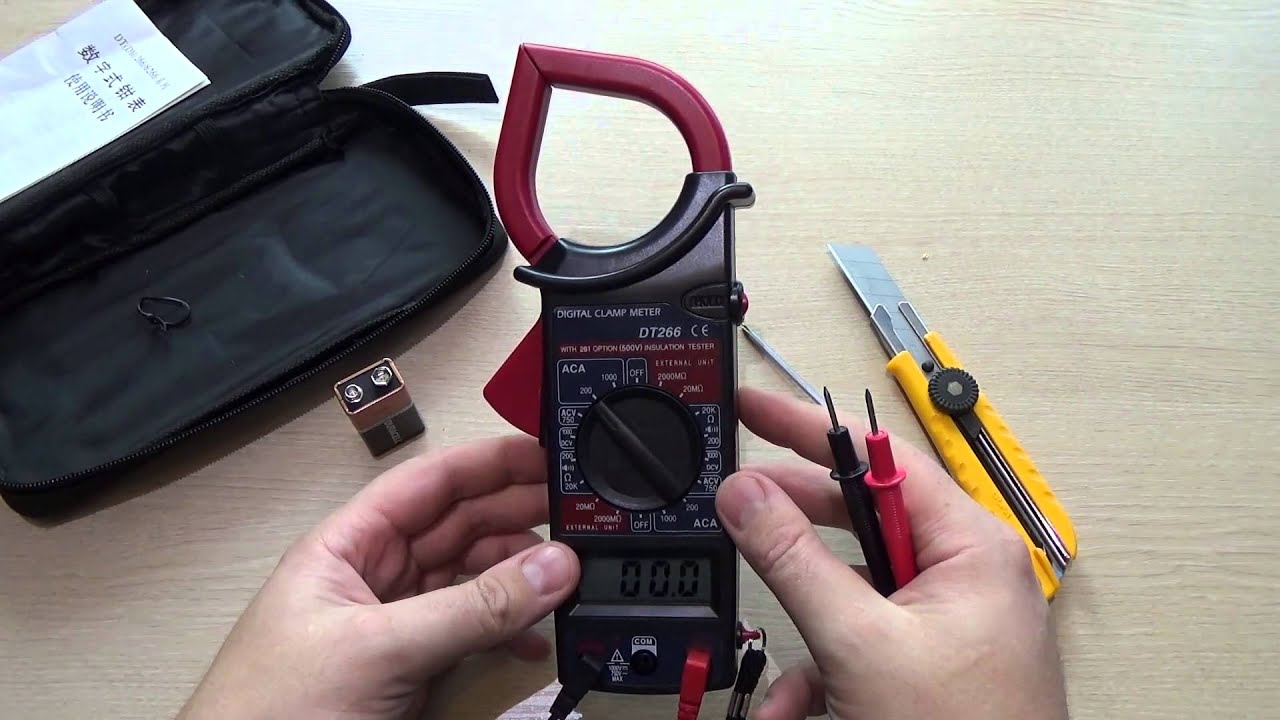

Apa Itu Clamp Meter?
Clamp meter adalah alat ukur yang digunakan untuk mengukur arus listrik dalam suatu sirkuit. Alat ini memiliki penjepit (clamp) yang dapat dibuka dan ditutup di sekitar konduktor atau kabel tanpa memerlukan pemutusan aliran listrik. Clamp meter bekerja berdasarkan prinsip induksi elektromagnetik yang memungkinkan alat ini untuk mendeteksi arus yang mengalir dalam suatu kabel dengan akurat dan aman.
Penggunaan clamp meter sangat umum di industri kelistrikan, rumah tangga, dan proyek konstruksi. Keunggulan utama dari alat ini adalah kemampuannya untuk mengukur arus listrik tanpa harus memutuskan sirkuit atau menyentuh langsung kabel yang terhubung ke sumber listrik.
Bagaimana Cara Kerja Clamp Meter?
Clamp meter bekerja dengan menggunakan prinsip induksi elektromagnetik. Ketika arus listrik mengalir melalui suatu konduktor, maka timbul medan magnet di sekitar konduktor tersebut. Clamp meter memiliki sensor yang dapat mendeteksi medan magnet ini dan mengubahnya menjadi sinyal listrik yang kemudian dihitung untuk menentukan nilai arus yang mengalir di dalam kabel tersebut.
Clamp meter biasanya dilengkapi dengan dua jenis sensor:
- Sensor Induksi:
Sensor ini digunakan untuk mengukur medan magnet yang dihasilkan oleh arus listrik. Ketika clamp meter dijepitkan di sekitar kabel yang mengalirkan listrik, sensor ini akan mendeteksi medan magnet dan mengonversinya menjadi pembacaan arus.
- Sensor Hall Effect:
Sensor ini bekerja dengan prinsip efek Hall, yang mengukur perubahan medan magnet saat arus listrik mengalir melalui konduktor. Sensor jenis ini lebih akurat dalam pengukuran arus searah (DC) dan arus bolak-balik (AC).
Keuntungan Menggunakan Clamp Meter dalam Pengukuran Arus Listrik
- Pengukuran Tanpa Memutuskan Sirkuit
Salah satu keuntungan utama menggunakan clamp meter adalah kemampuannya untuk mengukur arus listrik tanpa memutuskan sirkuit. Hal ini sangat penting dalam aplikasi industri dan perbaikan listrik, di mana memutuskan aliran listrik dapat menyebabkan gangguan operasional atau bahkan kerusakan pada sistem. Dengan clamp meter, Anda cukup menjepitkan alat ini di sekitar kabel yang dialiri listrik, dan pengukuran dapat dilakukan dengan aman dan cepat.
- Keamanan
Menggunakan clamp meter untuk pengukuran arus listrik jauh lebih aman dibandingkan dengan alat ukur lainnya, seperti multimeter. Karena alat ini tidak memerlukan koneksi langsung ke kabel atau sirkuit, risiko terkena sengatan listrik sangat minim. Pengguna hanya perlu menjepitkan clamp meter di sekitar kabel yang terhubung, dan pengukuran dapat dilakukan tanpa kontak langsung dengan bagian yang mengalirkan listrik.
- Kemudahan Penggunaan
Clamp meter dirancang untuk memudahkan pengguna dalam mengukur arus listrik dengan cepat. Alat ini sangat praktis untuk digunakan pada sirkuit yang sulit dijangkau atau ketika alat ukur lainnya memerlukan pemutusan kabel. Pengguna hanya perlu membuka penjepit dan menempatkannya di sekitar kabel, lalu alat ini secara otomatis akan menampilkan hasil pengukuran.
- Pengukuran Arus yang Akurat
Clamp meter dapat memberikan hasil pengukuran arus yang sangat akurat, terutama pada aplikasi arus bolak-balik (AC). Beberapa model clamp meter bahkan dilengkapi dengan fitur pengukuran arus searah (DC) untuk aplikasi yang lebih beragam. Dengan kemampuan ini, pengguna dapat memeriksa dan memastikan bahwa sistem kelistrikan beroperasi dengan baik.
- Fungsi Multiguna
Selain untuk mengukur arus listrik, beberapa jenis clamp meter juga dilengkapi dengan fungsi tambahan seperti pengukuran tegangan, resistansi, dan bahkan pengujian kontinuitas. Ini menjadikannya alat yang sangat serbaguna untuk pemeliharaan dan troubleshooting sistem kelistrikan.
Jenis-Jenis Clamp Meter
- Clamp Meter Analog
Clamp meter analog menggunakan jarum untuk menampilkan hasil pengukuran. Alat ini biasanya lebih murah dan lebih sederhana, tetapi akurasi dan kecepatan pengukurannya terbatas dibandingkan dengan model digital. Clamp meter analog lebih jarang digunakan saat ini karena keterbatasan akurasi dan fungsionalitasnya.
- Clamp Meter Digital
Clamp meter digital adalah jenis yang lebih umum digunakan saat ini. Alat ini menampilkan hasil pengukuran dalam bentuk angka digital yang lebih mudah dibaca. Clamp meter digital juga lebih akurat dan menawarkan berbagai fitur tambahan, seperti pengukuran tegangan dan pengujian kontinuitas.
- Clamp Meter True RMS
Clamp meter dengan fitur True RMS (Root Mean Square) dapat mengukur arus listrik dengan akurat bahkan pada bentuk gelombang arus yang tidak sempurna. Fitur ini sangat berguna untuk mengukur arus dalam sistem yang mengandung gangguan atau fluktuasi tinggi, seperti pada peralatan elektronik atau sistem daya yang kompleks.
Aplikasi Penggunaan Clamp Meter
- Industri Listrik dan Kelistrikan
Clamp meter banyak digunakan oleh teknisi listrik dalam industri untuk memeriksa dan memantau sistem kelistrikan. Penggunaannya meliputi pengukuran arus pada panel distribusi daya, sistem motor listrik, dan pengujian instalasi listrik lainnya.
- Pemeliharaan Peralatan Rumah Tangga
Selain digunakan di industri, clamp meter juga sering digunakan dalam pemeliharaan peralatan rumah tangga. Pengguna dapat mengukur arus pada peralatan seperti AC, mesin cuci, atau pemanas air untuk memastikan bahwa peralatan berfungsi dengan baik dan aman.
- Sistem Tenaga Surya
Pada instalasi sistem tenaga surya, clamp meter digunakan untuk memonitor aliran arus listrik dari panel surya dan inverter untuk memastikan bahwa sistem bekerja secara efisien. Dengan menggunakan clamp meter, pengguna dapat mengukur arus dari panel surya tanpa merusak instalasi.
- Pemeriksaan Peralatan Elektronik
Clamp meter juga digunakan untuk memeriksa peralatan elektronik seperti komputer, televisi, dan peralatan elektronik lainnya. Penggunaan clamp meter memungkinkan teknisi untuk memeriksa arus yang mengalir ke perangkat tanpa perlu membuka casing atau memutuskan sambungan.
Keamanan Penggunaan Clamp Meter
Meskipun clamp meter dirancang untuk memberikan pengukuran yang aman, tetap ada beberapa langkah yang harus diperhatikan untuk menjaga keselamatan pengguna:
- Pastikan Alat dalam Kondisi Baik
Selalu periksa kondisi clamp meter sebelum digunakan, pastikan bahwa alat tidak mengalami kerusakan, dan kabel penghubung tidak terkelupas.
- Jaga Alat dari Kontak dengan Air
Sebagian besar clamp meter tidak tahan air, jadi pastikan alat tidak terkena air atau kelembaban yang berlebihan.
- Gunakan Dengan Hati-hati
Selalu ikuti petunjuk penggunaan yang disarankan oleh pabrikan dan pastikan Anda memahami cara kerja alat sebelum menggunakannya pada sirkuit bertegangan tinggi.
Clamp meter adalah alat yang sangat berguna dalam pengukuran arus listrik tanpa memutuskan sirkuit. Dengan kemampuannya untuk mengukur arus dengan aman, akurat, dan cepat, alat ini menjadi pilihan utama bagi teknisi listrik, insinyur, dan profesional lainnya dalam berbagai aplikasi industri, rumah tangga, dan elektronik. Keuntungan utama menggunakan clamp meter adalah pengukuran arus yang efisien dan aman, tanpa perlu memutuskan aliran listrik yang dapat menyebabkan gangguan atau kerusakan pada sistem kelistrikan.
